E.5.8 JIG AND FIXTURE



Jig dan fixture adalah alat bantu yang sangat penting dalam proses produksi, terutama dalam bidang manufaktur. Kedua alat ini memiliki fungsi yang mirip, yaitu untuk memegang, menopang, atau mengarahkan suatu benda kerja selama proses machining (pemotongan, pengeboran, penggerindaan, dan lain-lain). Namun, ada beberapa perbedaan di antara keduanya.

Jig

• Definisi: Jig adalah alat yang digunakan untuk membimbing alat potong (seperti bor, pahat, atau fraiser) agar menghasilkan bentuk dan ukuran yang diinginkan pada benda kerja. Jig biasanya digunakan untuk operasi yang berulang-ulang dan memiliki tingkat akurasi yang tinggi.
• Fungsi:
  • Memandu alat potong
  • Menjamin keseragaman hasil produksi
  • Meningkatkan efisiensi produksi
  • Menurunkan tingkat kesalahan produksi
• Contoh: Jig bor, jig frais, jig pengeboran

Fixture

• Definisi: Fixture adalah alat yang digunakan untuk memegang atau menopang benda kerja pada posisi yang tepat selama proses machining. Fixture memberikan dukungan yang kuat pada benda kerja sehingga tidak bergerak selama proses pemotongan.
• Fungsi:
  • Menahan benda kerja
  • Memastikan posisi benda kerja akurat
  • Mencegah kerusakan pada benda kerja
• Contoh: Fixture welding, fixture pengeboran, fixture inspection

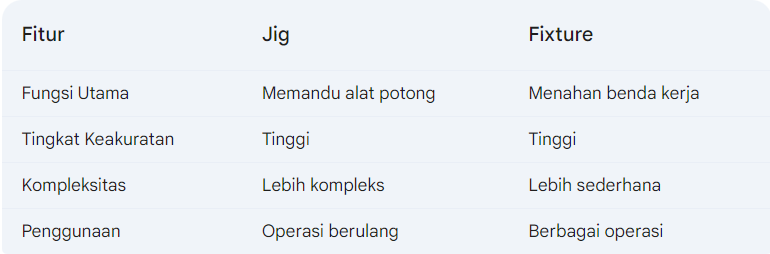

Perbedaan Jig dan Fixture

Kapan Menggunakan Jig dan Fixture?

• Jig:
  • Produksi massal dengan toleransi yang ketat
  • Operasi yang berulang-ulang
  • Membutuhkan akurasi tinggi
• Fixture:
  • Operasi yang membutuhkan penahanan yang kuat
  • Posisi benda kerja yang sulit
  • Inspeksi dan pengukuran
